佐航BYQ3340變壓器直流電阻測試儀適用于500kV/400MVA及以下主變、配電變壓器。

變壓器的直流電阻是變壓器制造中半成品、成品出廠試驗、安裝、交接試驗及電力部門預防性試驗的必測項目，能有效發現變壓器線圈的選材、焊接、連接部位松動、缺股、斷線等制造缺陷和運行后存在的隱患。

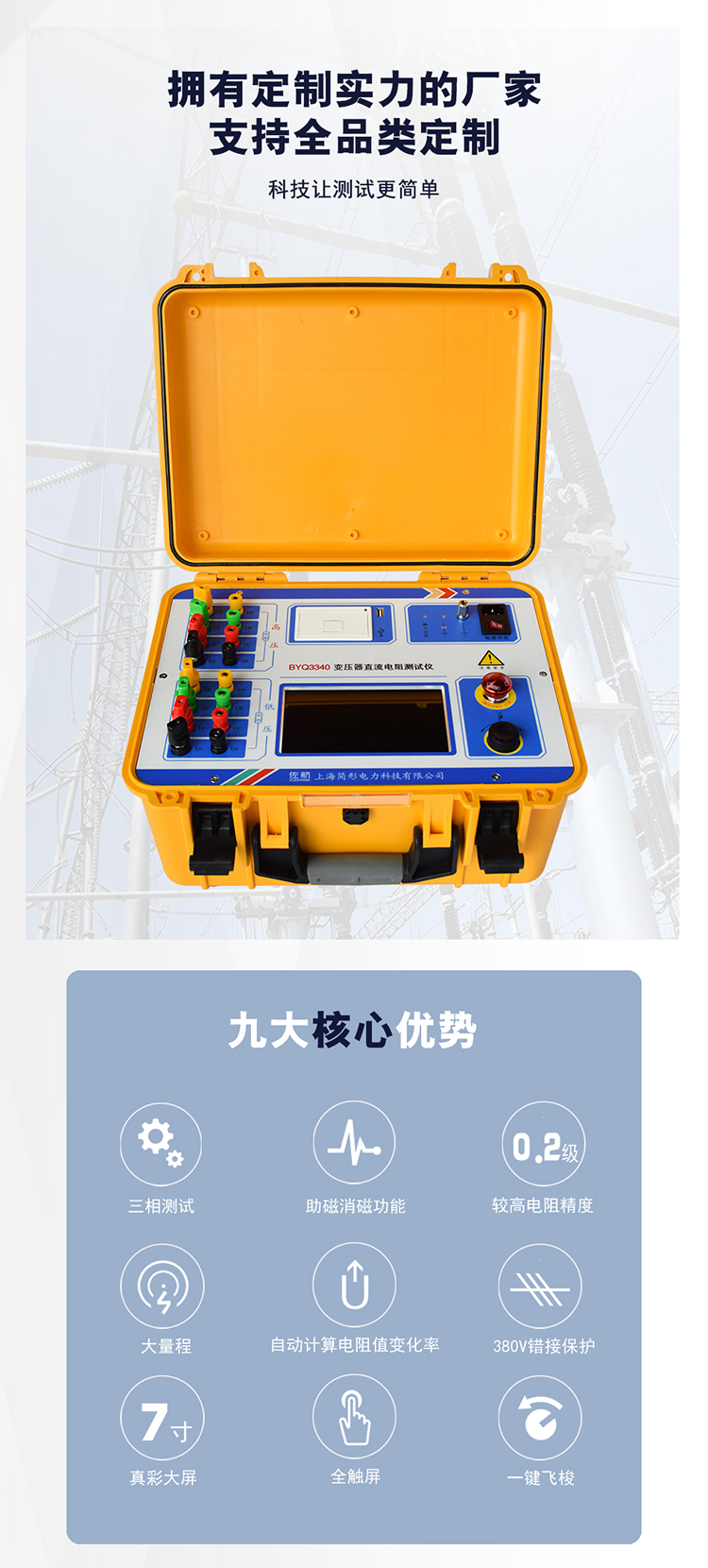

佐航BYQ3340變壓器直流電阻測試儀是集助磁法測試、三相測試（ Yn ，Y 、△）和消磁功能于一體的新一代快速測試儀，是測量大型電力變壓器直流電阻的理想設備。屏幕采用真彩色大屏幕高分辨率液晶顯示屏，觸控加飛梭旋鈕操作，方便現場使用。具有中文菜單提示功能，操作簡便直觀，一次接線完成所有直阻測試項目，測試速度快，準確度高，量程寬。

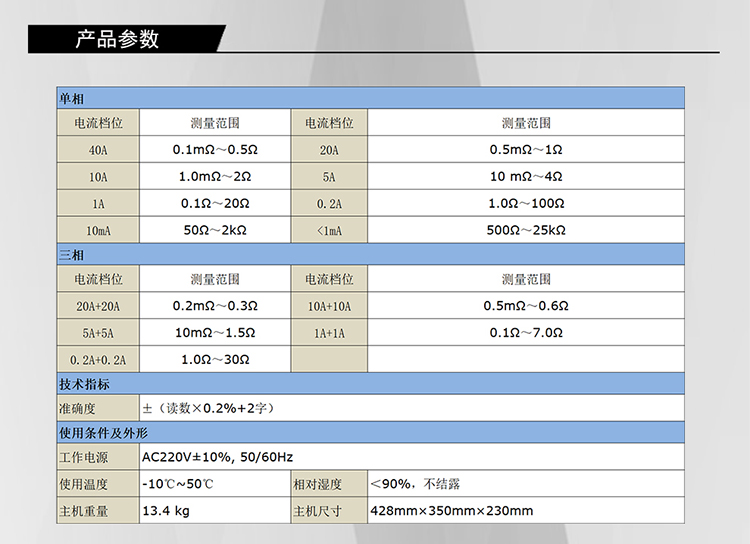

1，主要技術參數

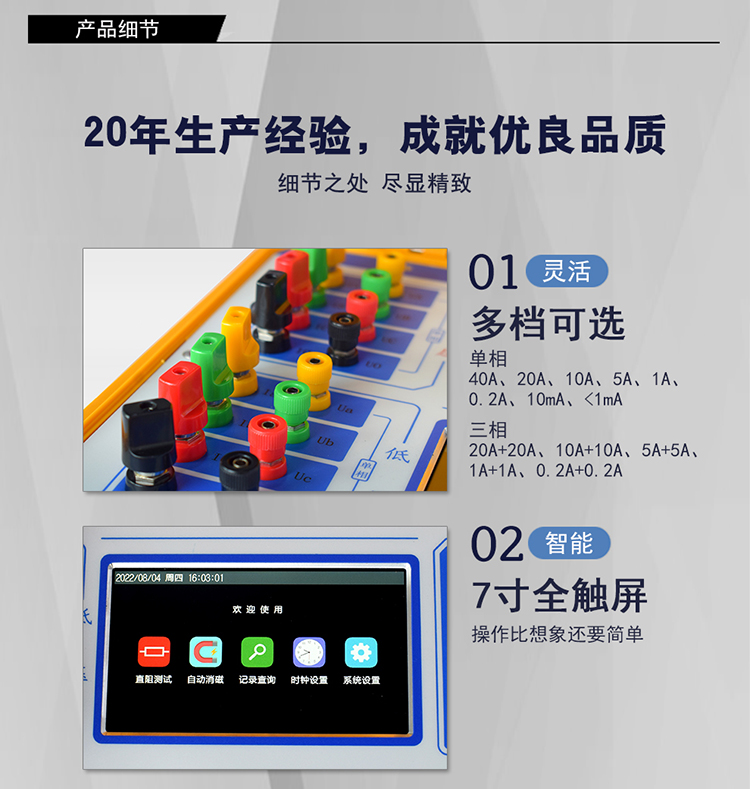

1） 輸出電流：單相 40A、20A、10A、5A、1A、0.2A、10mA、<1mA

          三相 20A 20A、10A 10A、5A 5A、1A 1A、0.2A 0.2A

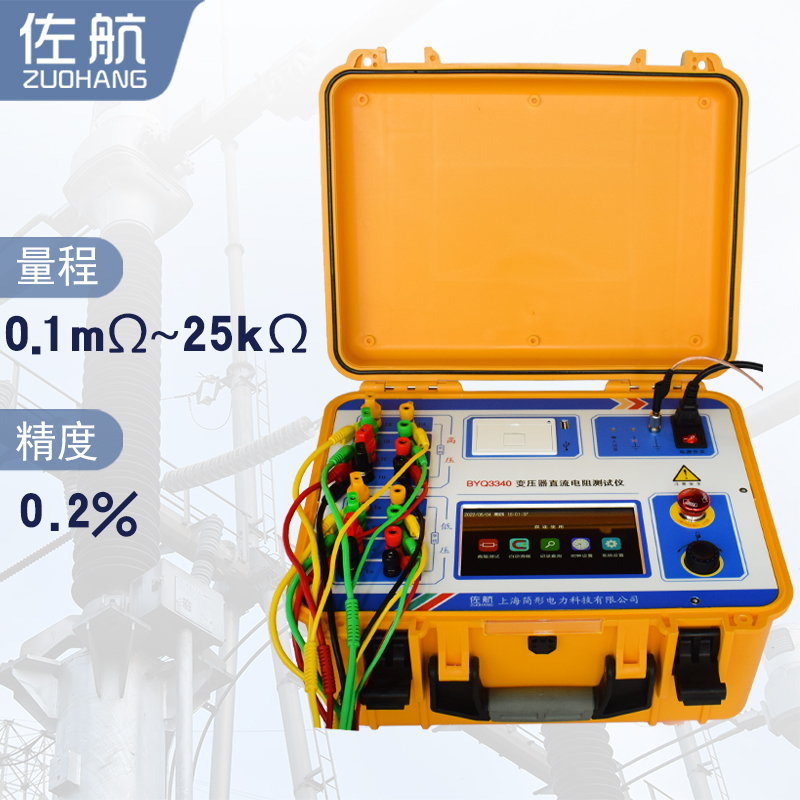

2） 測量范圍：0.1mΩ～25kΩ

3） 準確度：±(讀數×0.2% 2 個字)

4） 工作電源：AC220V±10%

5） 設置13個電流檔位

2，主要功能特點

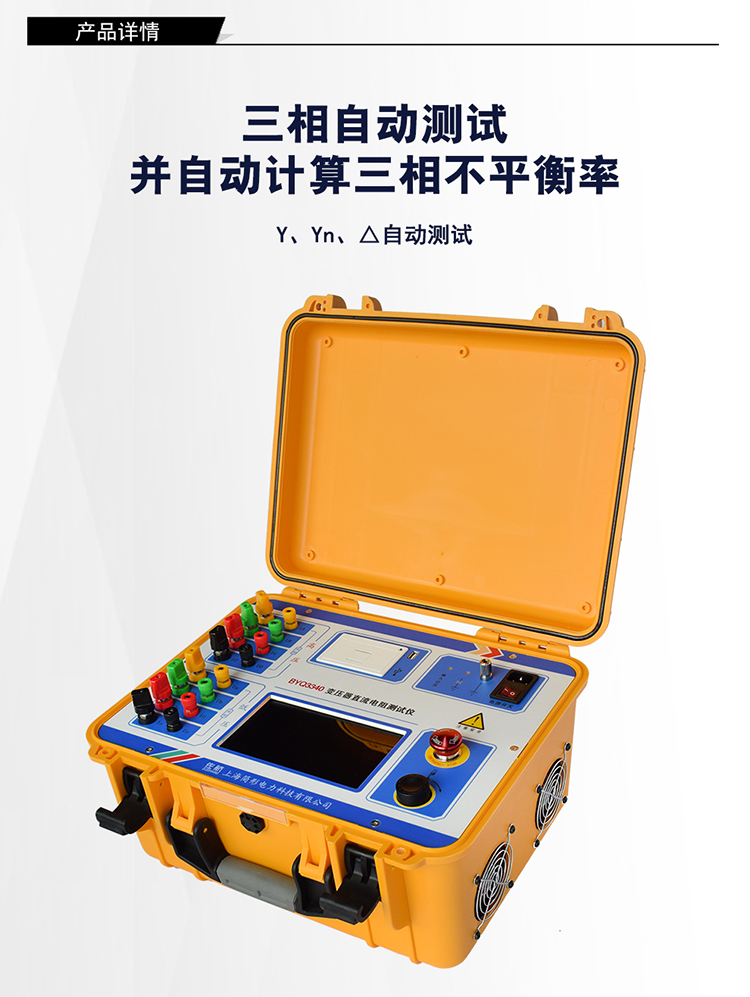

1）對于 Yn 型、Y 型和△型繞組均可采用三相測量方式進行測試，并計算出三相不平衡率。

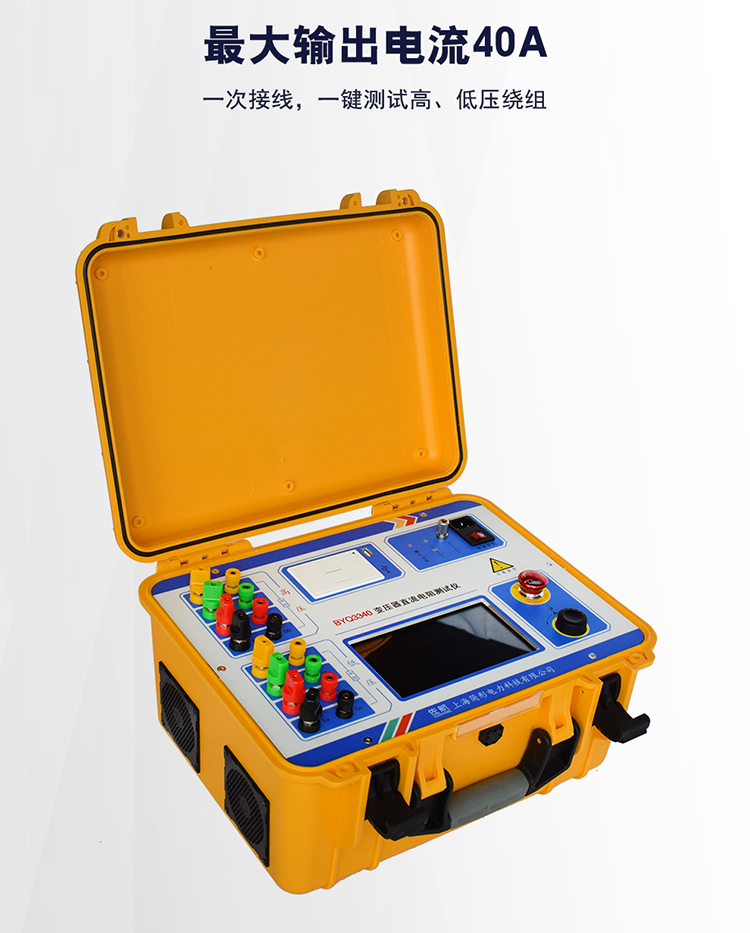

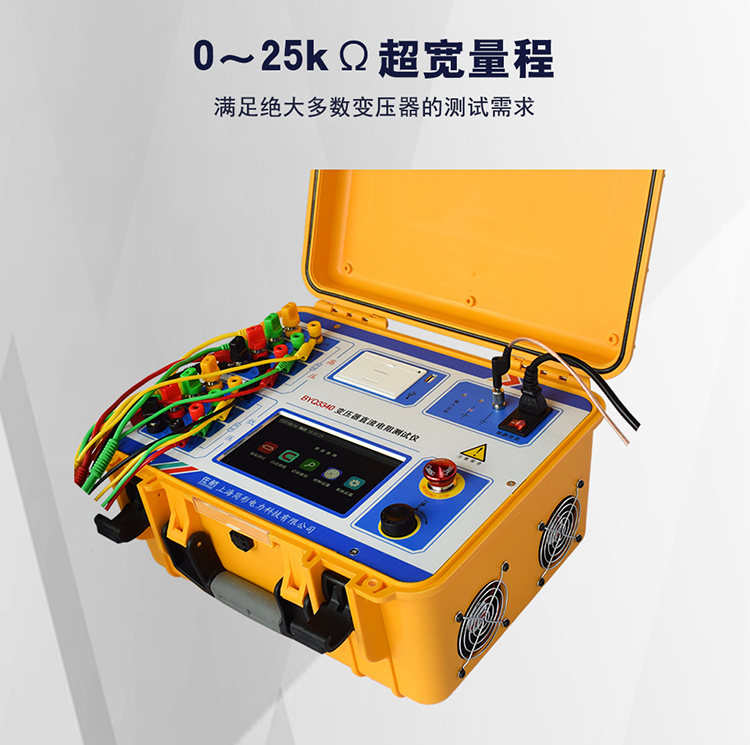

2）測試電源zui高輸出電流 40A，測試范圍0.1mΩ～25kΩ，滿足絕大多數變壓器的測試需求；

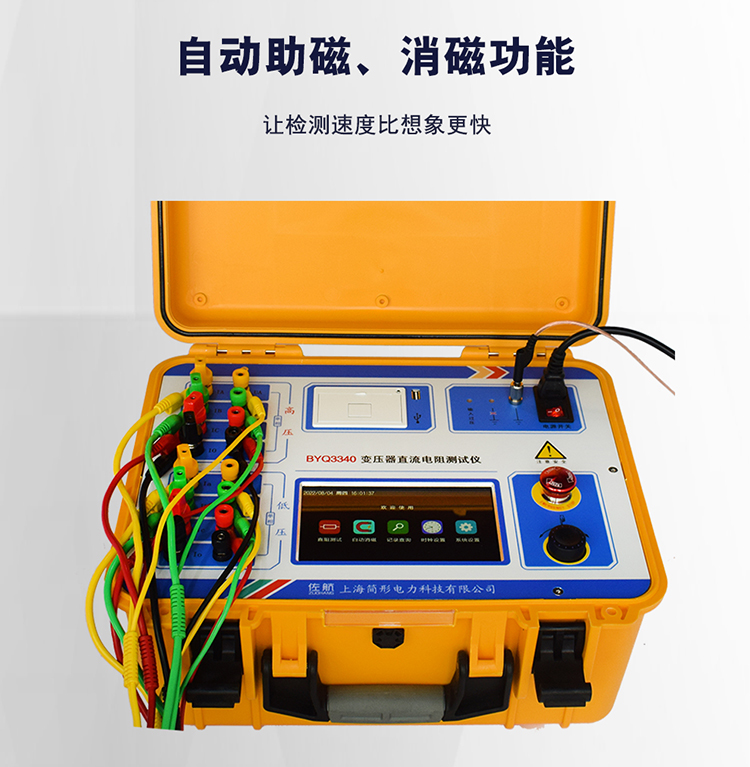

3）并且集助磁法和消磁功能于一體，滿足現場試驗多種需求。

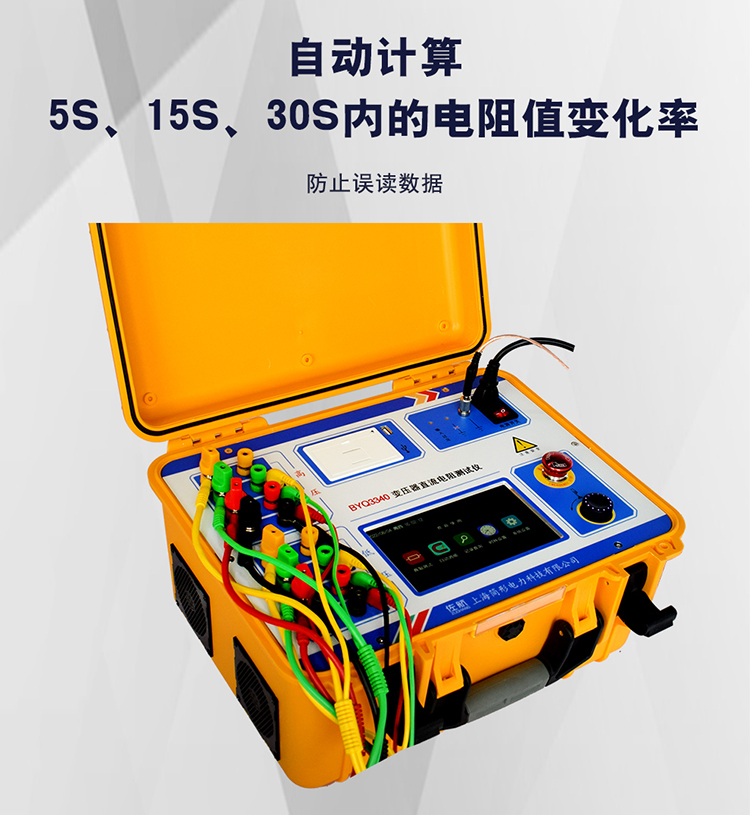

4）測試過程可自動計算 5S、15S、30S 內的電阻值變化率，可以輔助試驗人員判斷測試數據的穩定性，防止誤讀數據。

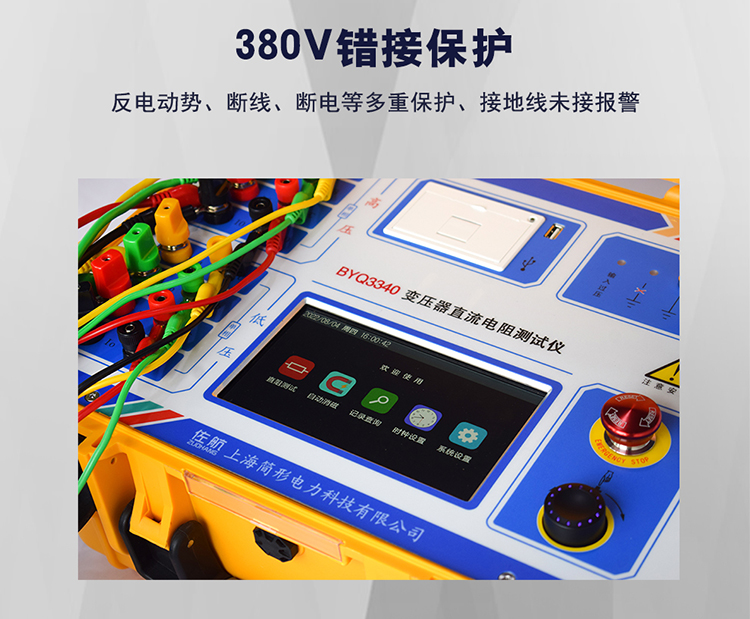

6）儀器具有 380V 錯接保護、反電動勢保護、斷線保護和斷電保護等多種保護功能，以及接地線未接報警功能。

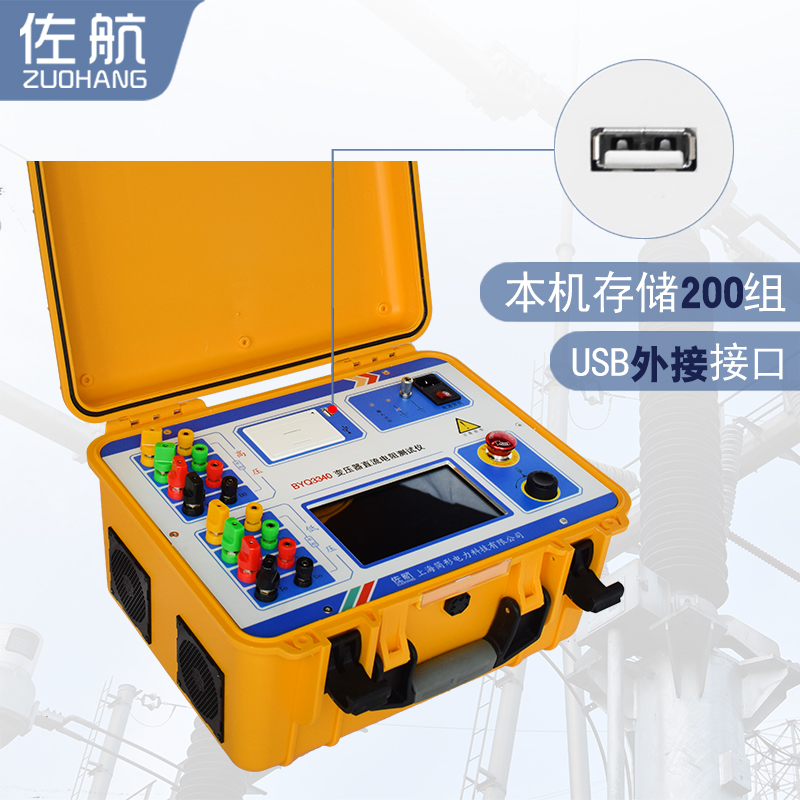

7）儀器配有熱敏打印機，本機存儲數據 200 條，支持優盤海量存儲。

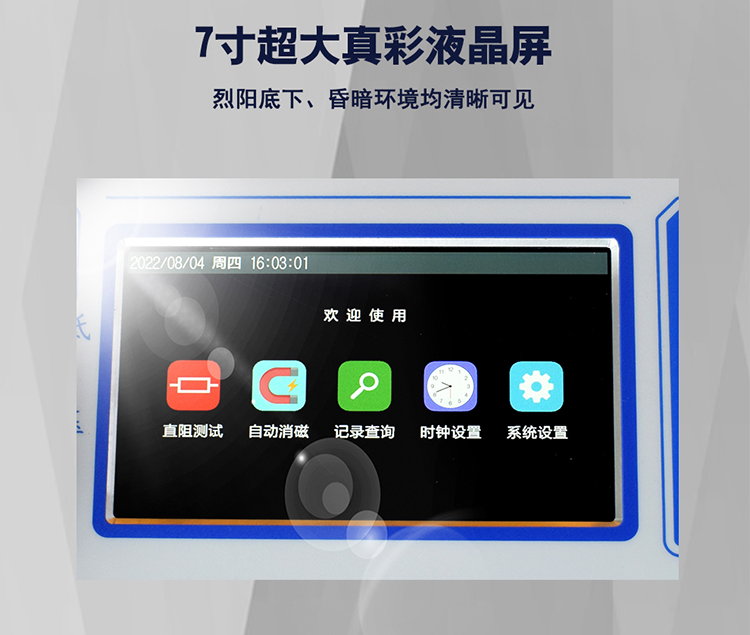

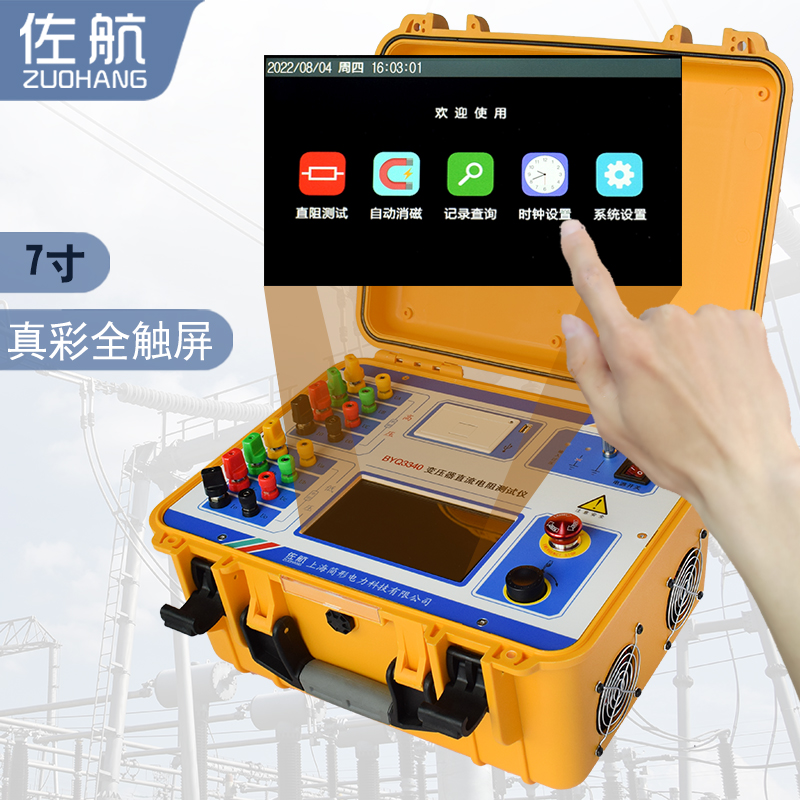

8）工業級 7 寸真彩大屏顯示，清新簡約顯示風格設計，全觸控加一鍵飛梭操作，為您創建舒適便捷的人機交互體驗。
